Bộ chỉ thị A12 , YHT 3, (YAOHUA) Đài Loan

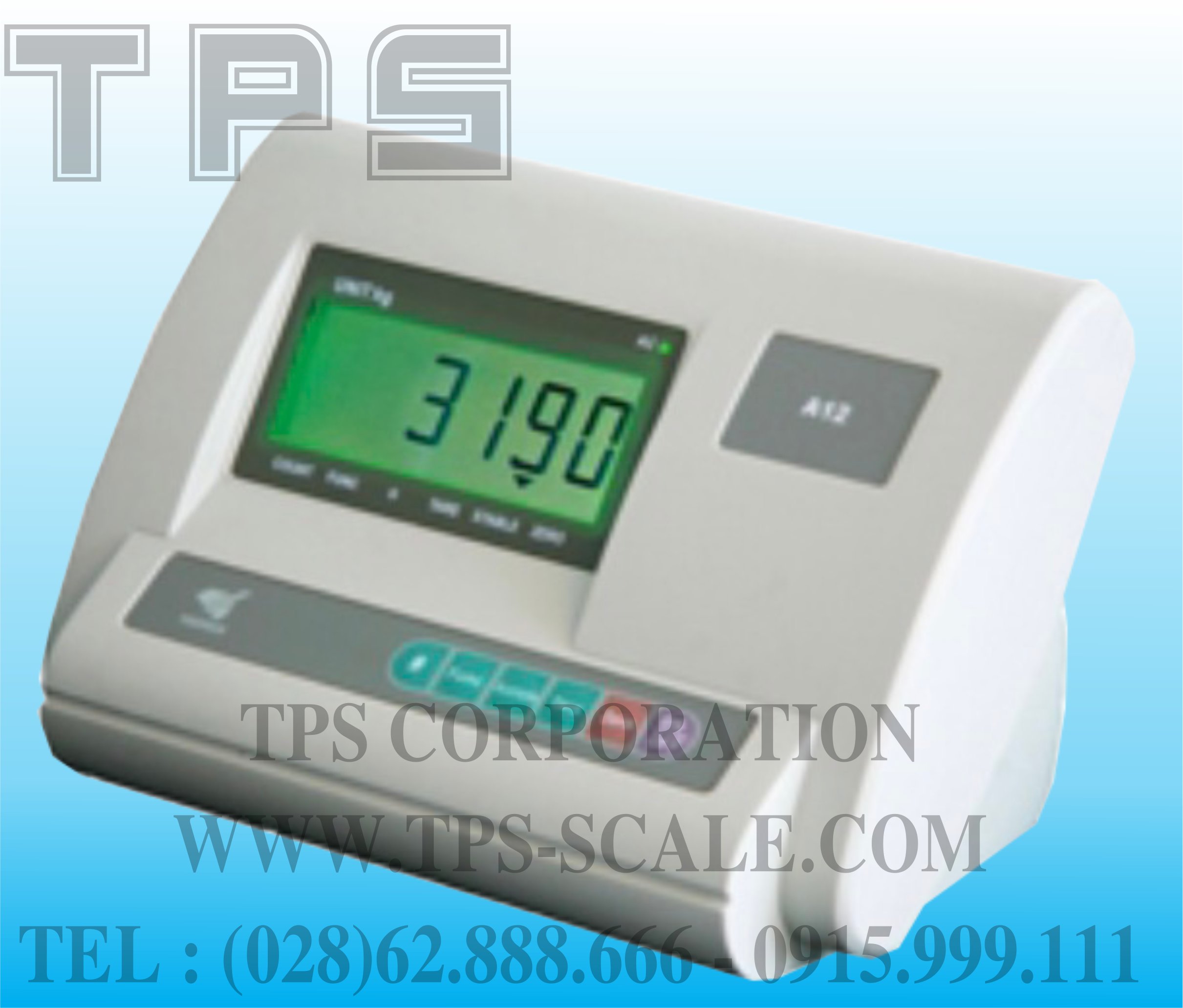

Bộ Chỉ Thị A12
Hãng sản xuất: TPS Corporation  YAOHUA
- Bộ chỉ thị A12 là màn hình hiển thị cân thông dụng sử dụng nhiều tại Việt Nam do giá thành hợp lý với tính năng không phức tạp gì nhiều cho nên được nhiều người sử dụng, như nông sản, bưu chính, định lượng hàng hóa, cân tịnh, và các dòng cân thông dụng khác sử dụng.
- Phím chức năng: có 06 phím chức năng (Phím Zero: Nhấn phím này dùng để ổn định cân ở mức “0” khi cân ờ chế độ cân khối lượng, Phím ACCUM: Nhấn phím này cộng dồn giá trị cân, Phím TARE: Nhấn phím này dùng để trừ bì khi cân ở chế độ cân khối lượng, Phím #: Nhấn phím này dùng để xóa lần cân (chỉ sử dụng trong khi hiệu chuẩn cân), Phím FUNC: Nhấn phím này dùng để chuyển đổi cân sang chế độ cân khác và ngược lại).
- Khả năng kết nối với loadcell: Kết nối được đến 8 loadcell 350 Ohm 2m/V và 3m/v
- Công nghệ xử lý A/D nhanh nên cân có thể cho ra kết quả trong vòng 3 giây.
- Thiết kế gọn nhẹ, dễ di chuyển.
- Độ phân giải nội: 1/10.000 Cân chính xác cấp III theo tiêu chuẩn Việt Nam ĐLVN 15:2009 cũng như tiêu chuẩn Quốc Tế OIML R76
- Vỏ làm bằng nhựa ABS
- Màn hình hiện thị LCD 6 rõ dể đọc có thể nhìn từ nhiều hướng, không bị mới khi môi trường có độ ẩm cao, chiều cao LED là 25mm
- Kích thước bộ chỉ thị A12 (248 x 158 x 160)mm.
- Đơn vị cân : kg, lb, oz
- Chức năng : cân, Trì bì, cộng dồn.
- Sản Phẩm do YAHUA Sản xuất theo đơn đặt hàng của TPS Corporation, nên khi mở cân sẽ hiển thị chữ "TPS" trước khi cân trở về 0.
- Nguồn cung cấp : 220 -240VAC Pin sạc 6v/4.5 AH, kích thước pin (70 x 47 x 100) mm sử dụng 72 giờ sử dụng liên tục và 12 giờ sạc lại
- Trọng lượng : 2kg

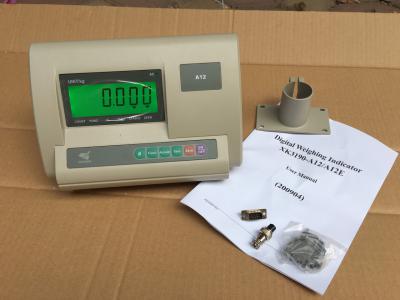

Cung cấp bao gồm:
- Bộ Chỉ Thị A12 mới 100%
- Pin sạc 6V/4.5Ah và Dây sạc kèm theo
- Cổ nhựa để bắc và trụ inox cho cân bàn cân sàn
- CO phòng thương mại, CQ hãng sản xuất (bản sao)
- Tài liệu hướng dẫn sử dụng cuốn sách hướng dẫn (Tiếng Việt + Tiếng Anh)
Bảng Thông Số Kỹ Thuật

Ý Nghĩa Các Phím, Chức Năng Các Phím và Hướng dẫn hiệu chuẫn Bộ Chỉ Thị A12 - A12E

Ý Nghĩa Các Phím Bộ Chỉ Thị A12 - A12E
1. Phím [ # ]: Được sử dụng để hiệu chuẩn cân.
2. Phím [Func]: Nhấn phím này dùng để chuyển đổi cân sang chế độ cân khác và ngược lại.
3. Phím [Accum]: Nhấn phím này để lưu trọng lượng ở chế độ cân, Nhấn phím này để lấy mẫu ở chế độ đếm.
4. Phím [Tare] : Nhấn phím này dùng để trừ bì khi cân ở chế độ cân khối lượng.
5. Phím [Zero] : Nhấn phím này dùng để ổn định cân ở mức “0” khi cân ờ chế độ cân khối lượng.
6. PHÍM [ON/OFF] tắc mở cân (Mở  công tắc phía sau cân, sau đó nhấn Phím ON/OFF).

Chức Năng các Phím Bộ Chỉ Thị A12 - A12E
1. Phím [ # ]: Được sử dụng để vào chương trình hiệu chuẩn cân, thông thường sử dụng cho bộ phận kỹ thuất hiệu chuẩn cân, khi cân đưa vào sử dụng người dùng ít sử dụng phím chức năng này. Phím này còn gọi là phím hiệu chuẩn cân

2. Phím [Func]:Nhấn phím này dùng để chuyển đổi cân sang chế độ cân khác và ngược lại. Tiếp tục nhấn phím này thêm 5 giây nữa ở chế độ cân, nó sẽ đi vào chế độ cài đặt vận hành, ít hơn 5 giây nó sẽ chuyển sang chế độ đếm.

3. Phím [Accum]:Phím Khi đặt mẫu (1)lên cân, cân  hiện trọng lượng VD: 100g, đợi trong lương trên cân ổn định nhấn phím Accum, nhấn Accum thêm lần nữa để lưu cân trở về trạng thái 0.00, để xem kết quả lưu nhấn vào Accum , lúc này cân hiện 100g, Khi đặt mẫu ( 2 )lên cân, cân hiện trọng lượng VD : 200g, đợi trong lương trên cân ổn định nhấn phím Accum, nhấn Accum thêm lần nữa để lưu cân trở về trạng thái 0.00, để xem kết quả lưu nhấn vào Accum, lúc này cân hiện 300g.

4. Phím [Tare ]: Nhấn phím này để Trừ bì Chức năng PHÍM TARE : Khi cân đang ở Trạng Thái 0.00kg, nếu muốn để bao bì lên mà không hiện trọng lương bao bì (VD: thùng đóng gói, rổ đựng sản phẩm) Ta đặt vật lên cân (VD: Cân hiện trọng lượng: 100g) sau đó nhấn phím TARE cân trở về trạng Thái 0.00kg. Lúc này cân đã trừ đi trọng lượng của bao bì ( thùng đóng gói, rổ đựng sản phẩm) khi ta lấy tất cả sản phẩm xuống và cả bao bì ,cân sẽ hiện trọng lượng âm (-100g )do nhớ mẫu bì, lúc này chỉ cần nhấn phím TARE cân trở lại trạng thái 0.00kg, và  tiếp tục quá trình cân.

5. Phím [Zero]: Nhấn phím này dùng để ổn định cân ở mức “0” khi cân ờ chế độ cân khối lượng, Khi mở cân thì cân sẽ hiển thị "TPS" và chạy số từ 999999 về 000000 rồi trả về số 0, nếu cân chưa trả về số 0 nhanh thì người dùng có thể nhấn phím 0 cho cân trở về 0 nhanh hơn.

6. PHÍM [ON/OFF] tắc mở cân (Mở  công tắc phía sau cân, sau đó nhấn Phím ON/ OFF), khi người dùng không sử dụng cân nữa thì nhấn phím này để cân về trạng thái nghĩ không hoạt động.

Hướng Dẫn Hiệu Chuẩn A12
Mở Công Tắc Nguồn
-  Nhấn Giữ phím #  đồng thời nhấn phím On/OFF ,giữ phím # đến khi màn hình hiện d   1 , thả tay ra
-  Tiếp tục nhấn phím #  màn hình hiện  P: 0.00
-  Nhấn tiếp phím # cân hiện Full
nhấn tiếp phím # c ân hiện no Load
nhấn tiếp phím # cân hiện a d load
Nhấn phím tare  cân hiện 0000.00
nhấn tiếp phím tare để di chuyển mũi tên hình tam giác đến đơn vị cần cài đặt ( vd : 40.00) khi đến số cần bấm ta nhấn Zero đ ể chọn số cần cài đặt  sau đó để quả cân chuẩn đã cài đặt lên mặt bàn cân ( VND : 40 kg )  sau khi đặt quả lên nhấn tiếp phím #  màn hình cân hiện End
sau đó lấy tua vít m ở phía sau cân có  miếng nhựa có chữ calibration  sau khi mở thấy có một  lỗ đầu tiên dùng tua vit nhấn vào nghe tiếng kêu tách  nhìn lên màn hình cân hiện tải trọng 40.00kg quá trình hiệu chuẩn hoàn thành.
-------------------------------------------------

INTRODUTION
Weighing indicator XK3190-A12+(E) adopts fast speed, high precision ∑-Δ A/D conversion technology and special anti-vibration software technology, widely applied in electronic platform scale、electronic floor scale、mechanic-electronic conversion scale and so on alike static weighing system equipped with 1~4 load cell. ( TPS Corporation Viet Nam)
Standard Function
- High precision A/D conversion with readability 1/30000
- Call and display inner code to replace weight observing and analysis tolerance
- Special digital filtering technology to strengthen anti-vibration ability
- Able to set up zero-tracking range, zero(auto/manual) range
- Able to set up digital filter intensity、range and stable time
- With counting function (unit weight data save protection in case of power off)
- Selectable backlight mode
- AC/DC power supply, with built-in rechargeable 6V/4AH battery
- Alarm for low battery and auto power off at low battery
- Optional of RS232 interface with selectable baud rate and communication method
- Optional of scoreboard interface sending by 20mA current loop
Nonstandard Function( Optional, please inform sales staff if need):
- KG/LB switch function
- Auto calculating average function ( For livestock scale) ( TPS Corporation Viet Nam)
Technical Parameter
- A/D conversion method: ∑-Δ
- A/D conversion speed: 10 times/sec.
- Max. A/D conversion bits: 20
- Input signal range: -10mV~15mV
- Input sensitivity: ≥1 μV/e
- Load cell excitation: DC 5V; I≤150mA
- Max. connection number of load cell: 4 at 350 ohm
- Load cell connection mode: 6 wire
- Verified counts: 3000
- Max. external counts: 30000
- Max. internal resolution: 300000
- Division: 1/2/5/10/20/50 optional
- Display(XK3190-A12): 6 bits LCD, 6 status indications
- Display(XK3190-A12E): 6 bits LED, 6 status indications
- Display range: -2000~150000(d=10)
- Optional: Scoreboard interface serial sending signal by current loop with baud rate 600
- Transmission distance: Current loop≤2000 meters
- Interface type: RS232C serial communication interface, with selectable baud rate by continuous sending method or on command method
- Baud rate seletable:1200/2400/4800/9600
- Transmission distance: RS232C≤30 meters
- Power supply: AC 187~242V,49~51Hz; DC built-in rechargeable 6V/4AH battery
Shanghai Yaohua Weighing System Co.,Ltd
Add :  No.4059, ShangNan Road,Shanghai
